HỆ THỐNG QUAN TRẮC NƯỚC THẢI
Thông tư 08/2009/TT-BTNMT (15/07/2009) Bộ Tài Nguyên và Môi Trường quy định tại chương 2 điều 6 điểm 4: Các nhà máy xử lý nước thải tập trung phải thiết kế lắp đặt HTQT tự động, liên tục đối với các thông số:
üpH
üDO: oxy hòa tan
üCOD: nhu cầu oxy hóa học
üTSS: tổng rắn lơ lửng và một số thông số đặc trưng khác của KCN, KCNC, CCN theo phê duyệt ĐTM. Các thông số phải đạt chuẩn xả thải theo QCVN24:2009- BTNMT
Cơ sở pháp lý
• Quan trắc liên tục các thông số
• Theo dõi và báo động
• Truyền dữ liệu về trung tâm điều khiển

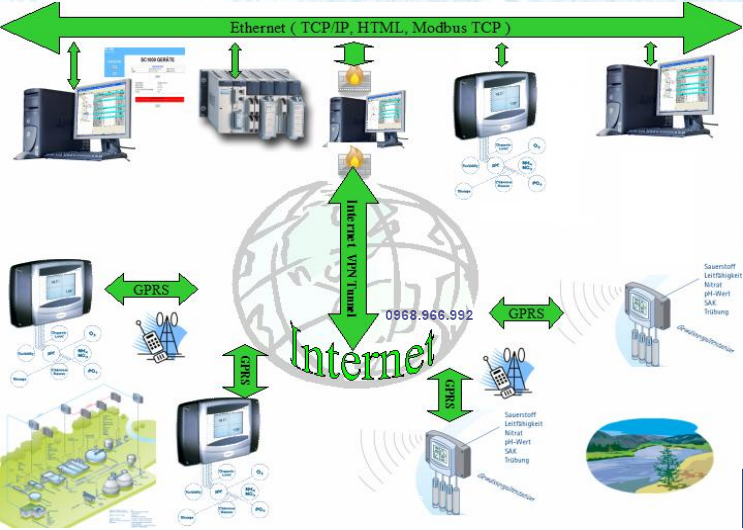

Hệ thống quan trắc ô nhiễm
Bộ điều khiển Hach sc1000 gắn với các sensor đo tại đầu ra của nhà máy xử lý nước thải tập trung và truyền tín hiệu về máy chủ.
• Dữ liệu: pH, DO,TSS, COD.
Thông tư 08/2009/TT-BTNMT (15/07/2009) Bộ Tài Nguyên và Môi Trường quy định tại chương 2 điều 6 điểm 4: Các nhà máy xử lý nước thải tập trung phải thiết kế lắp đặt HTQT tự động, liên tục đối với các thông số:
üpH
üDO: oxy hòa tan
üCOD: nhu cầu oxy hóa học
üTSS: tổng rắn lơ lửng và một số thông số đặc trưng khác của KCN, KCNC, CCN theo phê duyệt ĐTM. Các thông số phải đạt chuẩn xả thải theo QCVN24:2009- BTNMT
Cơ sở pháp lý
• Quan trắc liên tục các thông số
• Theo dõi và báo động
• Truyền dữ liệu về trung tâm điều khiển
Hệ thống quan trắc ô nhiễm
Bộ điều khiển Hach sc1000 gắn với các sensor đo tại đầu ra của nhà máy xử lý nước thải tập trung và truyền tín hiệu về máy chủ.
• Dữ liệu: pH, DO,TSS, COD.
GIẢI PHÁP
MÔ TẢ HỆ THỐNG
Hệ thống quan trắc gồm có: 1 bộ điều khiển Hach sc1000 digital controller liên kết với các sensor:
• Hach pHD sensor
• Hach LDO sensor
• Hach UVAS sc sensor
• Hach Solitax sc sensor
• Hach LDO sensor
• Hach UVAS sc sensor
• Hach Solitax sc sensor
ĐO THÔNG SỐ pH VỚI HACH pHD SENSOR
• Thang đo: 0 đến 14 pH
• Độ chuẩn xác: ± 0.02 pH
• Độ nhạy: ± 0.02 pH
• Độ ổn định: 0.03 pH/24h
• Nhiệt độ hoạt động: -5 đến 95oC
• Tốc độ dòng: 3m/s, max
• 3 loại chất liệu – PEEK, Ryton và SS
• Độ chuẩn xác: ± 0.02 pH
• Độ nhạy: ± 0.02 pH
• Độ ổn định: 0.03 pH/24h
• Nhiệt độ hoạt động: -5 đến 95oC
• Tốc độ dòng: 3m/s, max
• 3 loại chất liệu – PEEK, Ryton và SS
ĐO THÔNG SỐ DO VỚI HACH LDO SENSOR
• Thang đo: 0-20 mg/L, 0- 20ppm,
0-200%
• Không có màng ngăn, điện cực âm, dương hay chất điện ly.
• Không cần hiệu chuẩn trong 1 năm
• Giảm tần xuất lau chùi và bảo trì đơn giản
• Độ chính xác 99%
• Không có màng ngăn, điện cực âm, dương hay chất điện ly.
• Không cần hiệu chuẩn trong 1 năm
• Giảm tần xuất lau chùi và bảo trì đơn giản
• Độ chính xác 99%
ĐO THÔNG SỐ COD VỚI HACH UVAS SENSOR
Các tên gọi khác:
• UV 254
• UV Organics
• SAC
• SAC 254
• UVAS sc
• UV 254
• UV Organics
• SAC
• SAC 254
• UVAS sc
Ø UVAS sc sensors kết hợp với
controller sc1000 của Hach
vTính năng gồm:
– Sensor có thể nối với digital controller
– Có thể đo %T cũng như Abs
– Có 4 loại đường truyền sáng khác nhau để lựa
chọn (50, 5, 2, 1 mm) cho thang đo từ 0.01 - 3000m-1
– Đầu đo giống nhau có thể sử dụng tại chỗ hay thông qua bypass panel
vTính năng gồm:
– Sensor có thể nối với digital controller
– Có thể đo %T cũng như Abs
– Có 4 loại đường truyền sáng khác nhau để lựa
chọn (50, 5, 2, 1 mm) cho thang đo từ 0.01 - 3000m-1
– Đầu đo giống nhau có thể sử dụng tại chỗ hay thông qua bypass panel
ĐO THÔNG SỐ TSS VỚI HACH SOLITAX SENSOR
• Thang đo: ts-line
sc sensor: 0.001 mg/L đến 50 g/L TSS
• Độ lặp lại: < 3% giá trị đọc
• Thời gian phản hồi: 1s ≤T90 ≤300s (có thể điều chỉnh)
• Nhiệt độ vận hành: >0 đến 40° C
• Vật liệu: SS hay PVC
• Độ lặp lại: < 3% giá trị đọc
• Thời gian phản hồi: 1s ≤T90 ≤300s (có thể điều chỉnh)
• Nhiệt độ vận hành: >0 đến 40° C
• Vật liệu: SS hay PVC
