HƯỚNG DẪN CÀI ĐẶT SCHNEIDER ELECTRIC ATS 48

1/ Trả về mặc định nhà máy (có thể bỏ qua bước này nếu không cần)

DrC --> FCS --> Yes - Nhấn Ent giữ 2s đến khi thấy màn hình nhấp nháy

2/ Cài đặt các thông số động cơ

Set --> In (A) = Dòng định mức động cơ

      --> ILt (A) = Giới hạn dòng tối đa, chỉnh tối đa (500% dòng định mức của ATS48). Chỉnh tùy theo nhu cầu. Nếu yêu cầu dòng khởi động thấp thì chỉnh thấp. Nếu động cơ không khởi động được thì tăng giới hạn này lên

       --> ACC (s) = Thời gian tăng tốc

       --> DEC (s) = THời gian giảm tốc.

       --> t90 = Điện áp khởi động từ 0-100% áp định mức. Tăng điện áp này nếu động cơ không khởi động được

       --> StY = Chọn cách dừng cho động cơ. Để dừng mềm chỉnh = “d”. dừng tự do = “F”

       --> tLS = Thời gian cho phép khởi động tối đa, nếu khởi động quá thời gian này thì soft start trip lỗi, cần lưu ý chỉnh ACC nhỏ hơn tLS

3/ Cài đặt các chức năng bảo vệ

Pro --> tHP =  10 (cấp bảo vệ quá tải của động cơ, xem trên nhãn động cơ có Class 10 hay Class 20 để chọn giá trị thích hợp)

Pro --> tLS = Thời gian cho phép khởi động tối đa, nếu khởi động quá thời gian này thì soft start trip lỗi, cần lưu ý chỉnh ACC nhỏ hơn tLS

4/ Cài đặt các chức năng điều khiển

drC --> bst = Torque boost - tạo ra xung điện áp để tăng moment khởi động. Chỉnh khi động cơ không khởi động được

drC --> CLP = kích hoạt chức năng điều khiển moment

                        + On

                        + Off: nếu sử dụng nếu dùng nhiều động cơ đấu song song hoặc công suất của động cơ nhỏ hơn công suất biến tần khá nhiều

5/ Một vài lưu ý

Nên để thời gian khởi động trong khoảng 12s khi dùng cho bơm quạt

Nên để thời gian giảm tốc vừa phải, nếu khi giảm tốc bị lổi OLF (quá tải) thì giảm thời gian giảm tốc.

6/ Cài đặt truyền thông

COP --> Add = modbus address: địa chỉ modbus của ATS48, chỉnh bằng địa chỉ khai báo trên PLC

         --> tbr = baud rate: Tốc độ truyền, chỉnh bằng tốc độ của serial line khai báo trên PLC

        --> For = modbus format: (8O1) (8E1) (8N1) (8N2), chỉnh bằng với serial line khai báo trên PLC

Tắt nguồn điều khiển và bật lại để cài đặt có hiệu lực

7/ Cài đặt điều khiển ATS48 bằng modbus

Các thanh ghi cần đọc lên để điều khiển ATS48

            i. Thanh ghi Command CMD

Địa chỉ thanh ghi = 400

            ii. Thanh ghi Status ETA

Địa chỉ thanh ghi = 458

            iii. Điều khiển ATS48 từ modbus

Theo dõi thanh ghi ETA trong khi thực hiện ghi các giá trị như sau vào thanh ghi CMD

Nói một cách đơn giản, để chạy dừng ta ghi vào thanh ghi CMD lần lượt:

- CMD = 16x0006 --> CMD = 16x0007 --> CMD = 16x000F : Run

- CMD = 16x100F : Stop (theo cách Stop cài trong thông số STY)

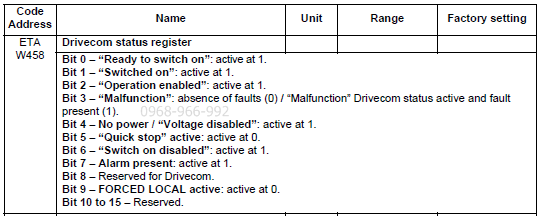

Theo dõi bit 3 của thanh ghi ETA (địa chỉ 458) để theo dõi lỗi

- bit 3 = 0: No fault, bit 3 = 1 : Fault/ trip

Để theo dõi các thông số khác, tra cứu địa chỉ các thanh ghi trong file đính kèm

Ví dụ: Thanh ghi báo dòng động cơ = 4062
