CÀI ĐẶT ATV61 CHẾ ĐỘ AUTO/MAN

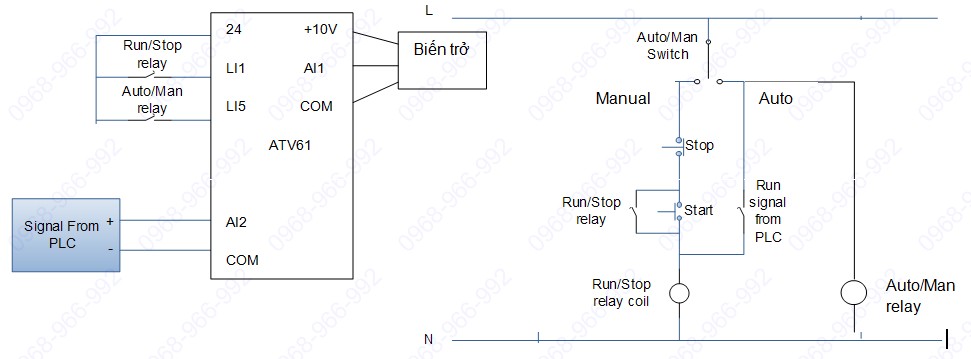

1. Sơ đồ đấu dây biến tần Schneider Altivar ATV61
2.1. Trả về mặc định nhà máy: (nếu cần, lưu
lại các thông số đã cài trước)
Drive Menu --> Factory Setting
--> [Parameter Group List] --> All
--> [Config.
Source] = Init
--> [Go to
Factory Setting] =Yes, nhấn Enter giữ 2s, màn hình trả
về No khi hoàn tất
2.2. Cài đặt
các thông số động cơ:
*Drive Menu --> Motor Control
--> Cài các thông số sau (lấy từ nhãn động cơ)
+ [Standard
Mot. Freq] = [50Hz IEC]
+ [Rated Motor Power] = Công suất động cơ (kW)
+ [Rated
Motor Volt.] = Điện áp định mức động cơ (V)
+ [Rated
Mot. Current] = Dòng định mức động
cơ (A)
+ [Rated Motor freq.] = Tần số định mức của động cơ
(Hz)
+ [Rated
Motor Speed] = Tốc độ định mức động cơ (rpm)
+ Làm thao
tác [Auto tuning] để tối ưu hóa điều khiển động cơ:
[Auto tuning] = Yes,
nhấn Enter, khi hoàn tất màn hình trả về
+ [Motor Control type] = [U/F Quad] cho bơm quạt
Nếu không có thông số động cơ (mất nhãn động cơ) thì chỉ nhập
thông số [Standard Mot. Freq], [Rated motor Power], [Rated motor voltage],
[Rated motor freq.] ; bỏ qua bước [Auto tuning] ; chọn [Motor Control type] =
V/F 2pts
* Drive menu --> Setting -->
[ACC] = Thời gian tăng tốc (s)
--> [DEC] =
Thời gian giảm tốc (s)
--> [LSP] =
Tốc độ thấp (Hz)
--> [HSP] =
Tốc độ cao (Hz)
--> [Mot. Therm.
Current] = Dòng bảo vệ quá tải – chỉnh giá trị = dòng định
mức động cơ
2.3. Cài đặt
chân LI5 để đổi chế độ Auto/Man:
Drive Menu --> Application Funct
--> [Reference Switching] --> [Ref1B Channel] = No
Drive Menu --> Access Level =
Standard (Std) hay Advance (Adv)
--> Command
--> [Profile] = Separate
--> [Ref 2 Switching] = LI5
--> [Ref 1 Channel] = HMI
--> [Ref 2 Channel] = AI2
→
Ra lệnh chạy dừng bằng cách kích chân LI1 ở cả 2 chế độ
Ở chế độ Manual, ngắt chân LI5, khi đó đặt tốc độ bằng cách vặn núm xoay
trên màn hình biến tần
Ở chế độ Auto, kích chân LI5, khi đó đặt tốc độ bằng cách đưa tín hiệu
0-10V hoặc 4-20mA vào chân AI2
Cài đặt chân AI2 nhận tín hiệu dòng hoặc áp:
Drive Menu --> Input/Output CFG
--> [AI2 configuration] --> [AI2 type] = [Voltage] hoặc [Current]
Nếu chỉnh AI2 nhận tín hiệu 4-20mA thì chỉnh thêm
Drive Menu --> Input/Output CFG
--> [AI2 configuration] --> [AI2 type] = 4 (mA)
2.4. Cài
đặt truyền thông modbus trùng với các thông số trên DCS
Drive Menu --> Communication
--> Modbus network --> Modbus address
--> Modbus baud rate
--> Modbus format
--> Modbus timeout

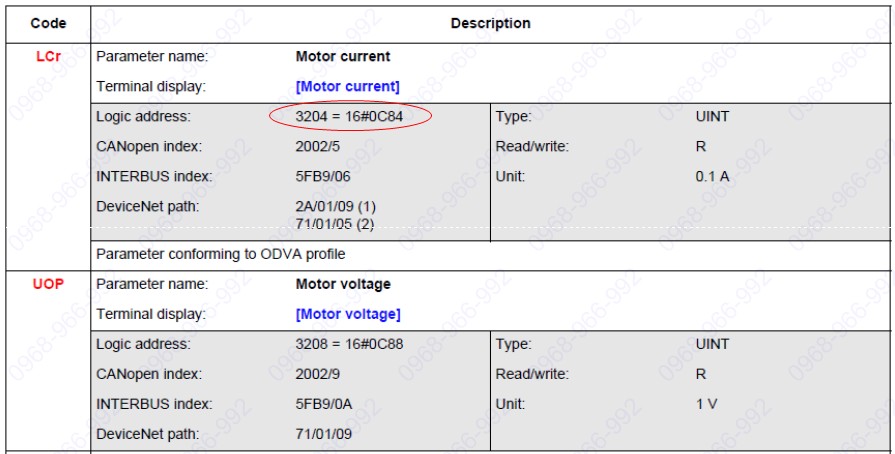

Tra các địa chỉ các thanh ghi cần đọc, xem trong file đính kèm
Ví dụ: Địa chỉ thanh ghi báo dòng của động cơ = 3204
Output Values (Motor)
Hướng dẫn cài đặt biến tần ATV61 bằng Video:
