Hướng dẫn cài đặt biến tần Schneider Altivar ATV 212

>>Bảng giá list biến tần Schneider Altivar ATV12,212, ATV32,312, ATV61, ATV71

CÀI ĐẶT BIẾN TẦN ATV212 CHẾ ĐỘ AUTO/MAN

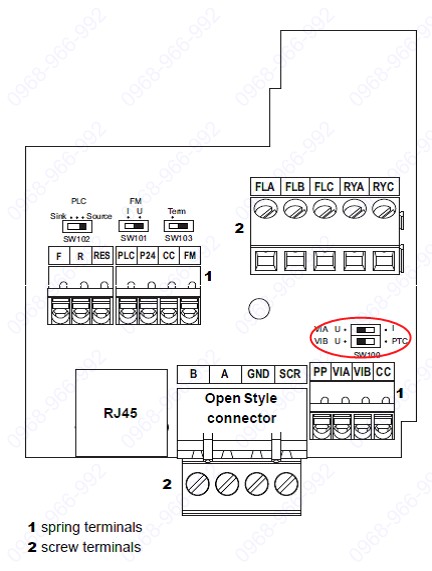

1. Sơ đồ đấu dây cho biến tần Schneider Altivar ATV 212

2. Cài đặt biến tần Schneider Altivar ATV 212:

2.1. Trả về mặc định nhà máy: (nếu cần, lưu lại các thông số đã cài trước)

- Nhấn mode cho đến khi thấy “AUF”, nhấn mũi tên lên xuống (1) đến khi thấy TyP, chỉnh TyP=3, nhấn “ent” đến khi thấy chữ “Hello”

2.2. Cài đặt các thông số động cơ:

- Làm như bước (1), vào menu “AUF”, chỉnh các thông số

+ uLu : Điện áp định mức động cơ

+ uL : Tần số định mức động cơ

+ tHr : Dòng bảo vệ nhiệt động cơ - chỉnh bằng dòng định mức động cơ

+ F415: Dòng định mức động cơ

+ ACC: Thời gian tăng tốc

+ DEC: Thời gian giảm tốc

2.3. Cài đặt chân R để đổi chế độ Auto/Man:

- Làm như bước (1), đến khi thấy F---, chỉnh các thông số

+ F112 = 38 ( khi đó, chân R=1--> Auto, R=0--> Man)

+ F200 = 0

+ F207 = 1

+ Fnod = 3

Khi đó ở chế độ manual, nhấn mode đến khi thấy 0.0 (nếu biến tần đang dừng, hoặc đến khi thấy tần số chạy nếu biến tần đang chạy) nhấn mũi tên lên xuống trên biến tần để chỉnh tốc độ, nhấn “ent” để lưu tốc độ đó lại, mỗi khi biến tần tắt nguồn và bật lại, biến tần sẽ chạy theo tốc độ đã được lưu.

2.4. Cài đặt các Relay:

- Cài relay RYA-RYC báo biến tần chạy: F130 = 14 (Relay đóng khi biến tần chạy, ngắt khi dừng)

- Cài relay FLA-FLC báo biến tần lỗi: F132 = 10 (Relay đóng khi biến tần lỗi, ngắt khi biến tần bình thường) hoặc F132 = 11 (Relay đóng khi biến tần không lỗi, ngắt khi biến tần có lỗi)

2.5. Cài đặt biến tần nhận tín hiệu 4-20mA ở chế độ Auto (điều khiển = PLC)

Nếu dùng tín hiệu từ 0-10V thì không cần chỉnh gì cả, SW100 ở vị trí U
